Obtenez des résultats précis avec l'indicateur de chargeur à pelle de 100 à 12 000 kg
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | Supmeter |
| Certification: | CE |
| Numéro de modèle: | BST106-N59 [B] |
Conditions de paiement et expédition:
| Quantité de commande min: | 1SET |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | 1set/carton |
| Délai de livraison: | 3-30 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 200sets/month |
|
Détail Infomation |
|||
| Display: | TFT Color Screen | Power Supply: | DC24V±20% |
|---|---|---|---|
| Communication Protocol: | MODBUS ASCII | IP Grade: | IP65 |
| printer: | Build in | Keypad: | English |
| Mettre en évidence: | Indicateur de chargeur de pelle à preuve de la poussière,Les solides solubles couvrent l'indicateur de chargeur de pelle,Indicateur de chargeur de pelle à USB |
||
Description de produit
Spécifications techniques:
| Affichage | Écran d'affichage couleur TFT 640×480 pour affichage de caractères anglais | |
| Plage d'affichage du poids | - 99,999 ~ + 999,999 | |
| Plage de pesée du système | 100 à 12 000 kg | |
| Division de l'échelle | Facultatif 1, 2, 5, 10, 20, 50 kg | |
| Résolution d'affichage | 1/100,000 | |
| Interface d'entrée du capteur de position | 2 Entrée de signal du commutateur | |
| Voltage de sortie | DC12V | |
| Courant de sortie max. | 100 mA | |
| Interface du capteur de pression d'huile | 2 Entrée de signal du commutateur | |
| Voltage d'excitation/courant max. | Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: | |
| Plage d'entrée du signal | Optionnellement 0~20mV, 0~5V[valeur définie en usine] | |
| ¥-△ADC | 24 bits, une,000,000 code interne utilisé | |
| Fréquence d'échantillonnage | 400 Hz | |
| Non linéaire | 0.005% FS | |
| Interface de communication numérique | Le Parlement européen | Résistance à la compression |
| Rapport Imprimer | 10000 enregistrements de chargement peuvent être enregistrés, consultés et imprimés et chaque enregistrement peut contenir 50 pièces | |
| Grade IP | Pour la protection contre la corrosion | |
Spécifications du capteur de position
- Commutateurs de proximité de type HALL
- Voltage de fonctionnement: DC5 ~ 24V.
- Distance de détection: 1 à 8 mm.
- Fréquence de réponse: 5KHz.
- Le courant d'arrêt: max. 2 mA.
- Taille du fil: M8 × 1 mm.
- Température de fonctionnement: -25°C à +70°C.
- Niveau de protection: IP67.
Cible de détection standard
- Un aimant permanent.
- Taille du contour: 30 × 10 × 5 mm [L × W × T].
Spécifications du capteur de pression d'huile
- Voltage de fonctionnement: DC5V.
- Capacité: 0 à 25 MPa.
- La précision est de ±0,1% FS.
- Sensitivité de sortie: 2 mV/V.
- La température de l'air doit être comprise entre 0,05 et 0,05 °C.
- Surcharge sûre: 120% FS.
- Taille du fil: M10 × 1 mm.
- Température de fonctionnement: -40°C à +125°C.
- Niveau de protection: IP67.
Précision du système
- Grade de précision: III.
- La précision de vérification de l'indicateur de pesage: 0,02%.
- Précision du poids d'un seul seau: 0,5% à 1,0%.
- Précision du poids de charge total: 1,0%.

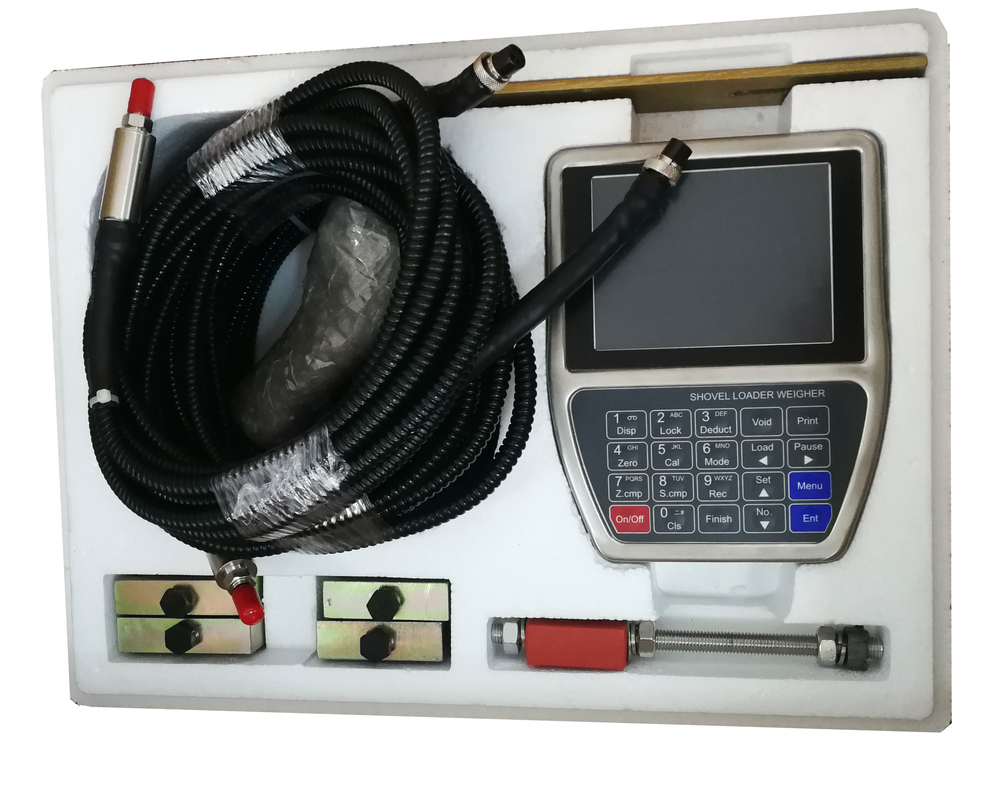

Quel produit est inclus dans l'ensemble?

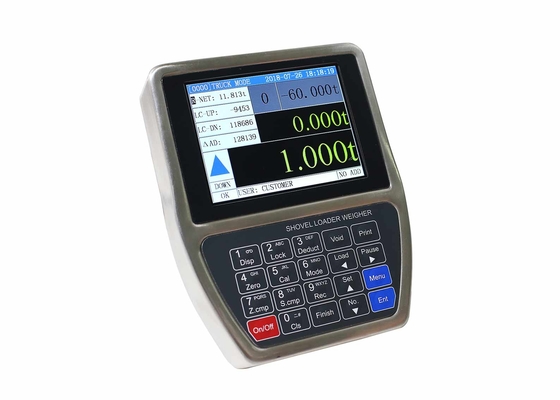

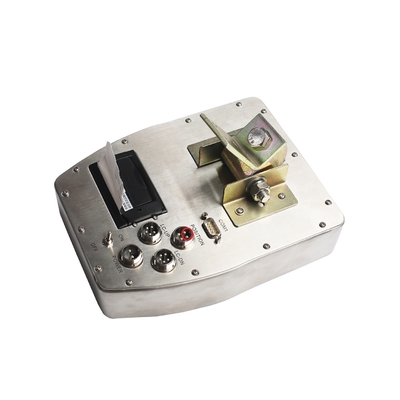

- 1 Indicateur de pesage avec imprimante thermique intégrée.
- 1 Capteur de position.
- 2 Capteurs de pression d'huile.
- 2 Joints à trois voies de type plaque.
- 1 Préparation de montage.
Principe de fonctionnement
La balance est un équipement de pesage dynamique et de totalité automatique installé sur une chargeuse à roues.
Lorsque le bras de levage du chargeur à roues est soulevé à une certaine hauteur, le capteur de position déclenche le processus de pesage.et l'indicateur de pesée collecte le signal de pression d'huile des chambres d'huile inférieure et supérieure de la bouteille d'huile à brasAprès traitement du signal et compensation, le poids de chargement du seau unique sera obtenu et totalisé au poids total de chargement automatiquement.L'opérateur peut juger si le poids de chargement du seau unique actuel est valide selon les messages d'alarme., et confirmer le poids de chargement du dernier seau en fonction de la valeur de déviation négative.
Configuration du système
1 Indicateur de pesée avec imprimante thermique.
1 capteur de position.
2 capteurs de pression d'huile.
2 Joints à trois voies de type plaque.
Pilote à pelle avec fréquence d'échantillonnage élevée 400 Hz Système de pesage, balances à roue
BST106-N59[B] Convient pour la série de chargeurs à roues d'une capacité de chargement de 1 à 12 tonnes.
Le nouveau contrôleur de pesage de chargeur de pelle BST106-N59[B] est équipé d'un capteur de pression d'huile métallique et d'un capteur de position métallique.Il y a quelques points à prendre en compte lors de la commande.:
1. Si vous avez besoin de tuyaux plus longs, s'il vous plaît dites-nous la longueur exacte lors de la commande;
2Si le joint à trois voies de votre chargeur est spécial, veuillez nous indiquer le numéro de modèle du chargeur que vous souhaitez installer ou nous envoyer les informations détaillées du joint à trois voies dont vous avez besoin;
3. La configuration standard est avec imprimante intégrée, si vous voulez connecter une imprimante à l'extérieur, c'est ok, dites-nous juste en faisant la commande s'il vous plaît.
Mode de livraison:
¢ conception EMC avec une haute anti-embouteillage pour l'environnement industriel.
L'entrée d'alimentation DC24V avec protection contre la polarité inverse.
- CPU ARM 32 bits avec 72 MHz et vitesse arithmétique supérieure.
¢ Enveloppe en acier inoxydable résistant à la poussière avec niveau de protection IP65.
Écran TFT 640×480 avec affichage et entrée en anglais.
Pour les appareils de type à commande numérique, les caractéristiques suivantes doivent être indiquées:000,000.
La fréquence d'échantillonnage élevée est de 400 Hz.
L'algorithme de filtrage numérique anti-vibration spécial pour un pesage précis, un affichage stable et une réponse rapide.
L'algorithme spécial de compensation d'accélération.
On peut enregistrer 10000 enregistrements de chargement.
Chaque disque peut contenir 50 poids de chargement en seau unique.
Précision du système
️ Grade de précision: III.
¢ Précision de vérification de l'indicateur de pesage: 0,02%.
La précision du poids d'un seul seau: 0,5% à 1,0%.
- Précision du poids total de charge: 1,0%.
